Lieferumfang

• 1x Inneneinheit: WLW186i-12 T180
• 1x Außeneinheit: WLW-5 MB AR
• Bestandteile: Primärkreispumpe; Umschaltventil Heizung/Warmwasser;
• Elektrischer Zuheizer 9 kW
• LAN- und Funkmodul MX400
• Schlamm-/Magnetitabscheider mit Filtersieb Rp1

Hinweis: Montage, Installation und Inbetriebnahme sind ausschließlich durch qualifizierte Fachbetriebe zulässig. Nur so bleiben Garantie- und Förderansprüche erhalten.

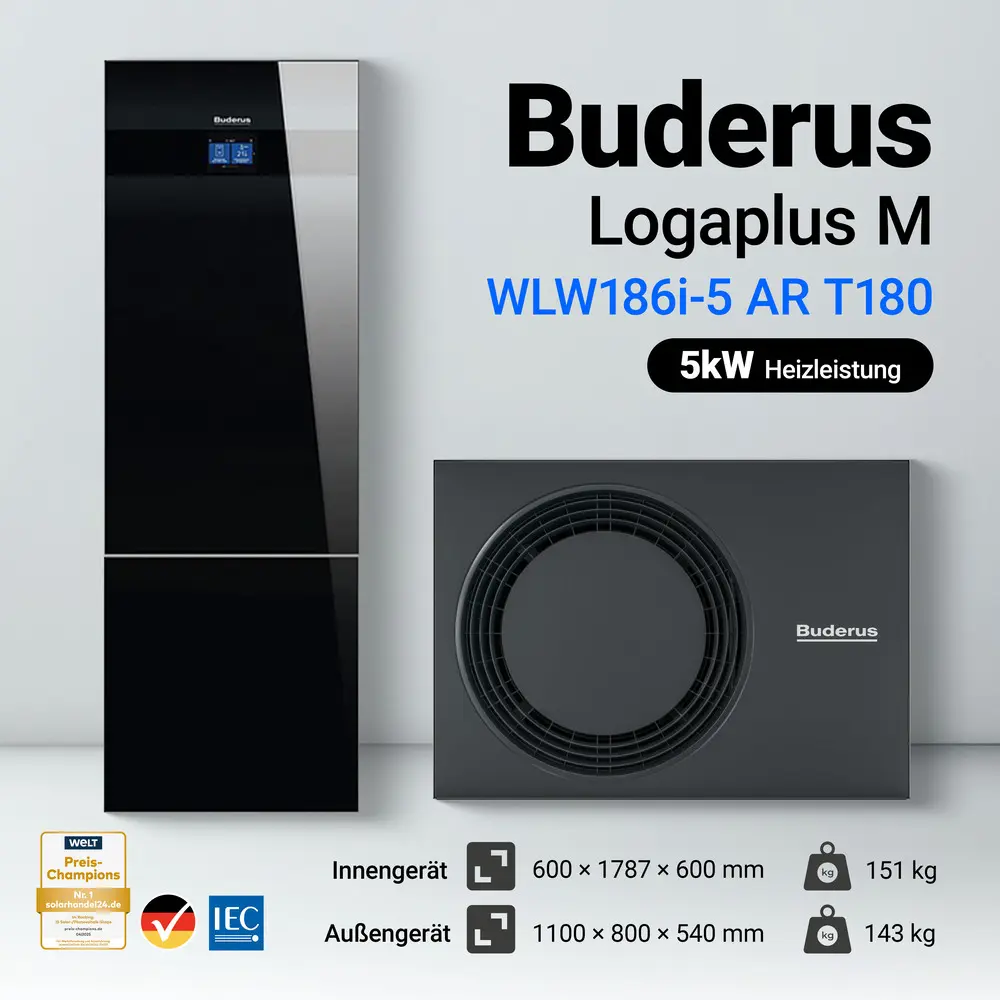

Die Buderus Logaplus M WLW186i-5 AR T180 WLW186i-12 T180 ist eine moderne Luft-Wasser-Wärmepumpenlösung für die effiziente Beheizung von Wohngebäuden und die komfortable Warmwasserbereitung. Im Unterschied zur TP70-Ausführung verfügt die T180-Inneneinheit über einen integrierten Warmwasserspeicher. In Kombination mit der Außeneinheit entsteht dadurch eine komplette Heizungs- und Warmwasseranlage.

Die Wärmepumpe gewinnt Energie aus der Außenluft für Heizung und Warmwasserbereitung und kann den Prozess bei Bedarf umkehren, um das Gebäude bei entsprechend ausgelegtem Heizsystem aktiv zu kühlen.

Das Buderus-Datenblatt führt die T180-Ausführung unter der Produktbezeichnung M WLW186i-6 AR T180. Für diese Kombination werden eine Nennwärmeleistung von 6 kW, die Energieeffizienzklasse A++ sowie A+++ bei Niedertemperaturanwendung angegeben.

Effiziente Heizleistung mit bedarfsgerechter Invertersteuerung

Die Wärmepumpe arbeitet mit einer veränderlichen Leistungssteuerung und kann ihre Leistung damit an den jeweiligen Wärmebedarf und die aktuellen Betriebsbedingungen anpassen. Das Buderus-Datenblatt weist diese Ausführung ausdrücklich als leistungsvariabel aus.

Für durchschnittliche Klimaverhältnisse beträgt die Nennwärmeleistung 6 kW. Bei −7 °C Außentemperatur stellt das System unter den angegebenen Teillastbedingungen 5,5 kW Heizleistung bereit. Bei −15 °C werden unter den im Datenblatt definierten Bedingungen noch 4,3 kW ausgewiesen.

Die Leistungszahlen (COP) verdeutlichen die Effizienz bei unterschiedlichen Außentemperaturen:

• COP 2,09 bei −7 °C
• COP 3,36 bei +2 °C
• COP 4,77 bei +7 °C
• COP 5,72 bei +12 °C

Die Werte beziehen sich auf die im Buderus-Datenblatt angegebenen Teillastbedingungen bei 20 °C Raumlufttemperatur.

Leiser Betrieb

Durch die veränderliche Leistungssteuerung wird die Wärmepumpenleistung an den aktuellen Bedarf angepasst. Damit ist das System auf einen bedarfsgerechten und effizienten Betrieb ausgelegt.

Für die Außeneinheit weist das Buderus-Datenblatt einen Schallleistungspegel von 42 dB aus. Für die Inneneinheit werden 37 dB angegeben.

Der Nenn-Luftdurchsatz der Außeneinheit beträgt 1.320 m³/h.

Heizen, Warmwasser und aktiv Kühlen

Das Wärmepumpensystem ist für Heizung, Warmwasserbereitung und Kühlung ausgelegt. Die Wärme für Heizung und Warmwasser wird aus der Außenluft gewonnen. Für die Kühlung wird der Prozess umgekehrt: Dem Heizwasser wird Wärme entzogen und an die Außenluft abgegeben. Voraussetzung dafür ist eine für den Kühlbetrieb geeignete Heizungsanlage.

Über die Regelung kann der Kühlbetrieb ein- und ausgeschaltet sowie automatisch gesteuert werden. Die Bedienungsanleitung sieht dafür unter anderem die Betriebsarten Ein, Aus und Auto vor.

Ein wesentlicher Vorteil der T180-Ausführung ist die integrierte Warmwasserbereitung: Anders als bei der TP70-Version ist für die grundlegende Warmwasserbevorratung kein separater externer Trinkwasserspeicher erforderlich.

Inneneinheit WLW186i-12 T180 mit integriertem Warmwasserspeicher

Ein zentraler Unterschied zur TP70-Ausführung ist die WLW186i-12 T180 Inneneinheit mit integriertem Warmwasserspeicher. Buderus beschreibt die Kombination aus WLW MB AR und der T-Inneneinheit als komplette Heizungs- und Warmwasseranlage.

Die Inneneinheit verteilt die von der Wärmepumpe erzeugte Wärme an die Heizungsanlage und den Warmwasserspeicher. Die integrierte Umwälzpumpe arbeitet drehzahlgeregelt und senkt ihre Drehzahl bei geringerem Bedarf automatisch ab. Dadurch reduziert sich der Energieverbrauch der Pumpentechnik.

Der Wechsel zwischen Heizung und Warmwasserbereitung erfolgt über ein internes 3-Wege-Ventil. Zusätzlich verfügt die Inneneinheit über einen integrierten elektrischen Zuheizer. Kann die Wärmepumpe bei niedrigen Außentemperaturen den benötigten Wärmebedarf nicht vollständig decken, ergänzt der Zuheizer die fehlende Heizleistung und wird automatisch wieder abgeschaltet, sobald er nicht mehr benötigt wird.

Damit kombiniert die T180-Ausführung zentrale Komponenten für Heizung und Warmwasserbereitung in einer Inneneinheit und ermöglicht eine kompakte Systemlösung.

Komfortable Bedienung und Anlagenüberwachung

Über das Bedienfeld der Inneneinheit lassen sich die wesentlichen Funktionen der Wärmepumpenanlage komfortabel einstellen und überwachen. Die Bedieneinheit übernimmt die Regelung von Heizung, Kühlung, Warmwasser und weiteren Betriebsfunktionen.

Die Anlagenübersicht stellt unter anderem folgende Informationen dar:

• Wärmepumpenstatus
• Außenlufttemperatur
• Temperaturen zur und von der Außeneinheit
• Vorlauftemperatur
• Rücklauftemperatur
• Warmwassertemperatur
• WLAN-, Funk- und Internetverbindungsstatus

Für die Warmwasserbereitung stehen unter anderem die Betriebsarten Eco+, Eco und Komfort sowie ein Automatikbetrieb und Zeitprogramme zur Verfügung. Auch eine thermische Desinfektion und Einstellungen für die Warmwasser-Zirkulationspumpe sind in der Regelung vorgesehen.

PV-Integration und EEBUS

Die Buderus Wärmepumpe ist EEBUS-kompatibel und kann dadurch in geeignete Energiemanagementsysteme integriert werden. Buderus nennt ausdrücklich Lösungen zur Kombination der Heizungsanlage mit Photovoltaik und Energiemanagement.

Auch die Nutzung verfügbarer Photovoltaikenergie wird von der Regelung unterstützt. Überschüssige Energie kann beispielsweise für eine Erhöhung der gewünschten Raumtemperatur beim Heizen oder für einen erhöhten Warmwasserkomfort eingesetzt werden.

Damit eignet sich das System für moderne Energiekonzepte, bei denen selbst erzeugter Solarstrom möglichst effizient für Heizung und Warmwasserbereitung genutzt werden soll.

Natürliches Kältemittel R290

Die Wärmepumpe arbeitet mit dem Kältemittel R290 (Propan). Aufgrund seiner Brennbarkeit schreibt Buderus für die Aufstellung der Außeneinheit definierte Schutzbereiche vor.

Bei einer freistehenden, bodenstehenden Aufstellung beziehungsweise der Aufstellung auf einem Flachdach nennt die Bedienungsanleitung beispielsweise einen Schutzbereich von 1.000 mm. Innerhalb des vorgeschriebenen Schutzbereichs dürfen sich unter anderem keine Zündquellen oder unzulässigen Gebäudeöffnungen befinden.

Energieeffizienz

Das System erreicht laut Buderus-Datenblatt folgende Effizienzwerte:

• Energieeffizienzklasse Heizung: A++
• Energieeffizienzklasse bei Niedertemperaturanwendung: A+++
• Warmwasserbereitungs-Energieeffizienzklasse: A
• Lastprofil Warmwasser: XL
• Nennwärmeleistung bei durchschnittlichem Klima: 6 kW
• Jahreszeitbedingte Raumheizungs-Energieeffizienz: 136 %
• Jahreszeitbedingte Raumheizungs-Energieeffizienz bei Niedertemperaturanwendung: 179 %
• Warmwasserbereitungs-Energieeffizienz: 92 %
• Schallleistungspegel Außeneinheit: 42 dB
• Schallleistungspegel Inneneinheit: 37 dB

Der Betriebsgrenzwert der Außentemperatur liegt bei −22 °C. Als Grenzwert der Betriebstemperatur des Heizwassers gibt Buderus 75 °C an.

Produktvorteile auf einen Blick

• Moderne Luft-Wasser-Wärmepumpe für Heizung und Warmwasser
• Integrierter Warmwasserspeicher in der T180-Inneneinheit
• Komplette Heizungs- und Warmwasserlösung in kompakter Ausführung
• Aktive Kühlung bei entsprechend ausgelegtem Heizsystem
• A++ / A+++ Energieeffizienzklasse
• Warmwasser-Energieeffizienzklasse A
• Warmwasser-Lastprofil XL
• 6 kW Nennwärmeleistung bei durchschnittlichen Klimaverhältnissen
• Variable Leistungssteuerung für bedarfsgerechten Betrieb
• 5,5 kW Heizleistung bei −7 °C unter Datenblattbedingungen
• COP bis 5,72 bei +12 °C unter Datenblattbedingungen
• Nur 42 dB Schallleistungspegel außen
• 37 dB Schallleistungspegel innen
• Heizwassertemperatur bis 75 °C
• Betriebsgrenzwert-Temperatur bis −22 °C
• Drehzahlgeregelte Umwälzpumpe
• Internes 3-Wege-Umschaltventil für Heizung und Warmwasser
• Integrierter elektrischer Zuheizer
• Warmwasserprogramme Eco+, Eco und Komfort
• EEBUS-kompatibel
• Unterstützung zur Nutzung von Photovoltaikstrom
• Integration in geeignete Energiemanagementsysteme möglich
• Natürliches Kältemittel R290
• Nenn-Luftdurchsatz außen von 1.320 m³/h
